Bewegungsfugen beim Boden: Planung, Aufbau und sichere Anschlüsse

Ein hochwertiger Bodenbelag beginnt nicht erst mit dem sichtbaren Material. Entscheidend ist der gesamte Aufbau darunter und besonders die Frage, wie sich Estrich, Untergrund und Belag bei Temperatur- und Feuchteänderungen bewegen dürfen. Bewegungsfugen nehmen diese Veränderungen auf. Fehlen sie, sind Risse, Aufwölbungen, hohle Stellen oder geöffnete Anschlüsse möglich. In diesem Fachartikel zeigt Daniel Hartwig, worauf es bei Randfugen, Feldfugen und Übergängen ankommt.

Warum sich Bodenaufbauten bewegen

Estrich und Bodenbeläge sind keine völlig starren Systeme. Zementestrich kann beim Austrocknen schwinden, beheizte Konstruktionen verändern ihre Temperatur und Holz reagiert auf das Raumklima. Auch große zusammenhängende Flächen und unterschiedliche Bauteile bewegen sich nicht immer gleich. Eine Bewegungsfuge trennt deshalb Bauteile oder Felder kontrolliert voneinander, damit Spannungen nicht unplanbar in den Belag eingeleitet werden.

Für die Planung sind unter anderem die Estrichart, die Raumgeometrie, die Heizkreise, die Feldgrößen, die Belagsart und die angrenzenden Bauteile relevant. Bei beheizten Estrichen müssen zusätzlich die Vorgaben des Heizungs- und Estrichsystems sowie die Hinweise des Belagsherstellers berücksichtigt werden. Eine pauschale Lösung für jeden Raum gibt es daher nicht.

Randfugen: der Abstand zu Wänden und festen Bauteilen

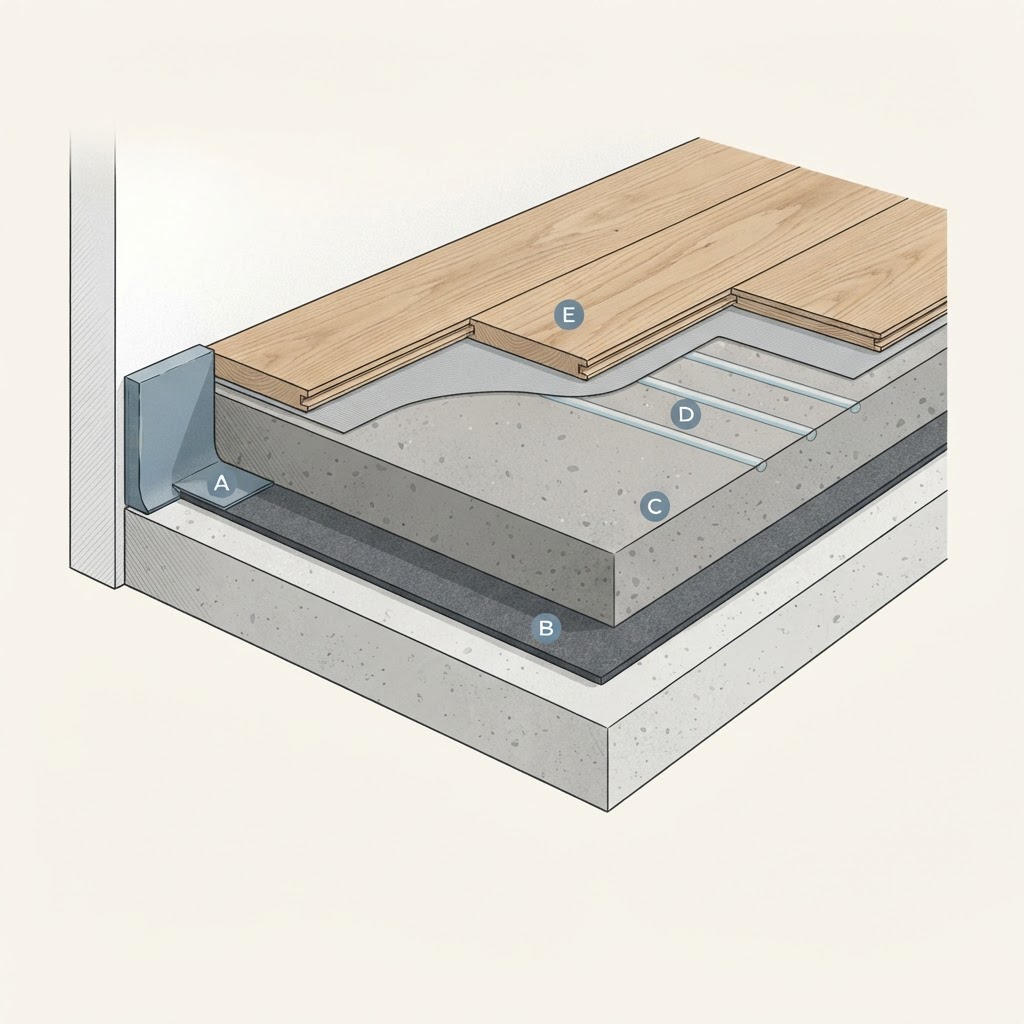

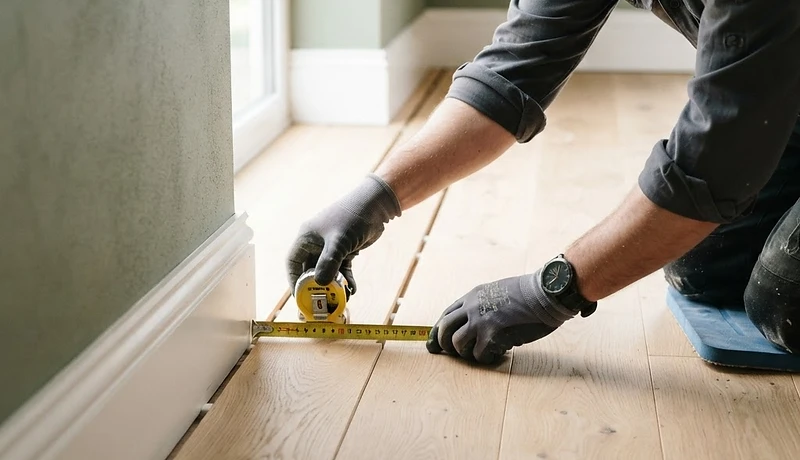

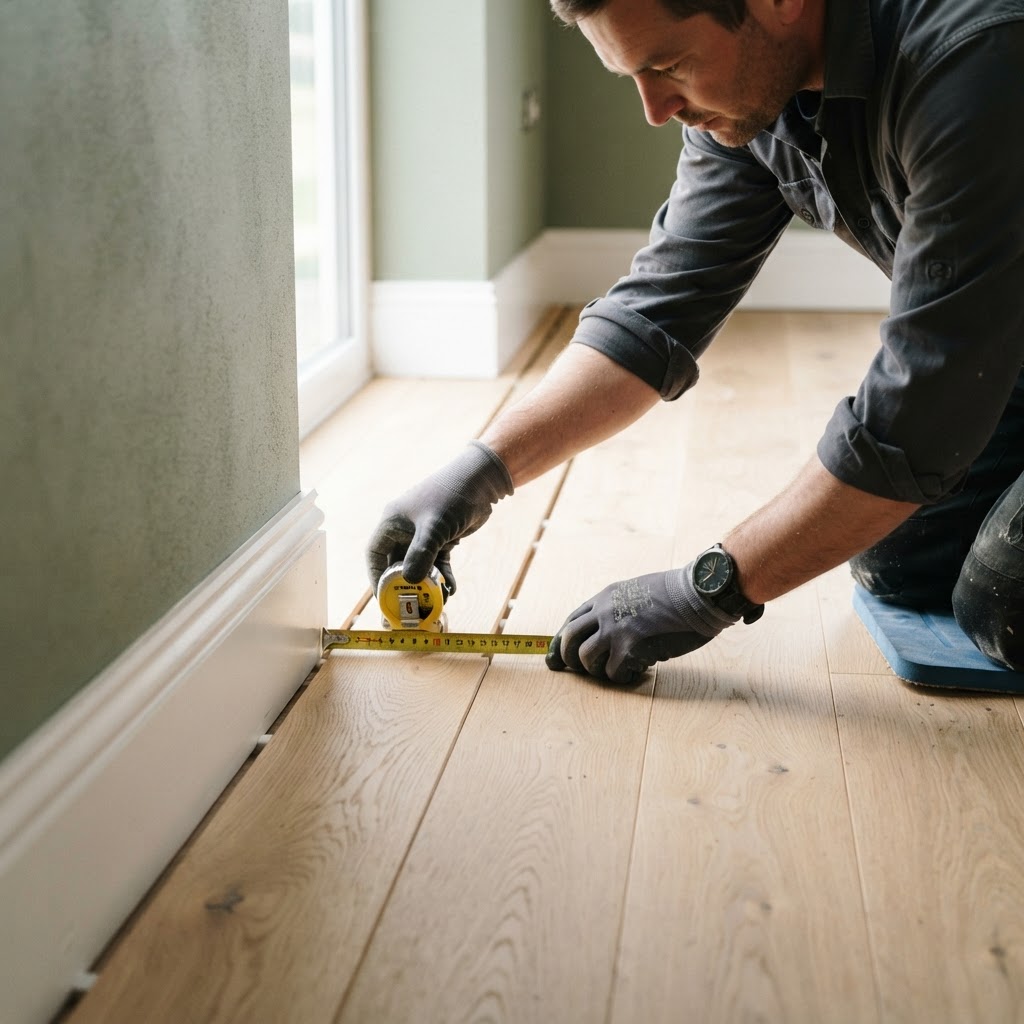

Die Randfuge liegt zwischen Estrich beziehungsweise Bodenaufbau und aufgehenden Bauteilen wie Wänden, Stützen, Türzargen oder Installationsschächten. Sie verhindert, dass der Estrich seitlich anliegt und Bewegungen direkt in die Wand oder in den Belag überträgt. Der Randdämmstreifen muss durchgehend, ausreichend hoch und bis zur fertigen Oberfläche geführt werden. Er darf während der weiteren Arbeiten nicht zusammengedrückt, unterbrochen oder vorzeitig abgeschnitten werden.

Besonders kritisch sind Türdurchgänge, Heizkörpernischen und raumhohe Einbauten. Dort wird der Randdämmstreifen leicht beschädigt oder von Mörtel überbrückt. Schon eine kleine starre Verbindung kann die geplante Beweglichkeit einschränken. Vor dem Verlegen wird deshalb kontrolliert, ob der Estrich frei von Mörtelbrücken ist und ob die Randfuge auch an verdeckten Stellen durchläuft. Erst danach wird der überstehende Streifen sauber an die fertige Aufbauhöhe angepasst.

Feld- und Bewegungsfugen im Estrich

Feldfugen teilen größere Estrichflächen in sinnvoll geplante Bereiche. Ihre Lage richtet sich nicht allein nach einer Quadratmeterzahl. Raumzuschnitt, Seitenverhältnisse, Türöffnungen, Heizkreise und die Art des Estrichs spielen zusammen. Bei beheizten Konstruktionen werden Fugen häufig so angeordnet, dass Heizkreise und Rohrführungen berücksichtigt werden. Durch eine Fuge dürfen Leitungen nur nach einer abgestimmten Planung und mit geeigneten Schutz- und Bewegungsdetails geführt werden.

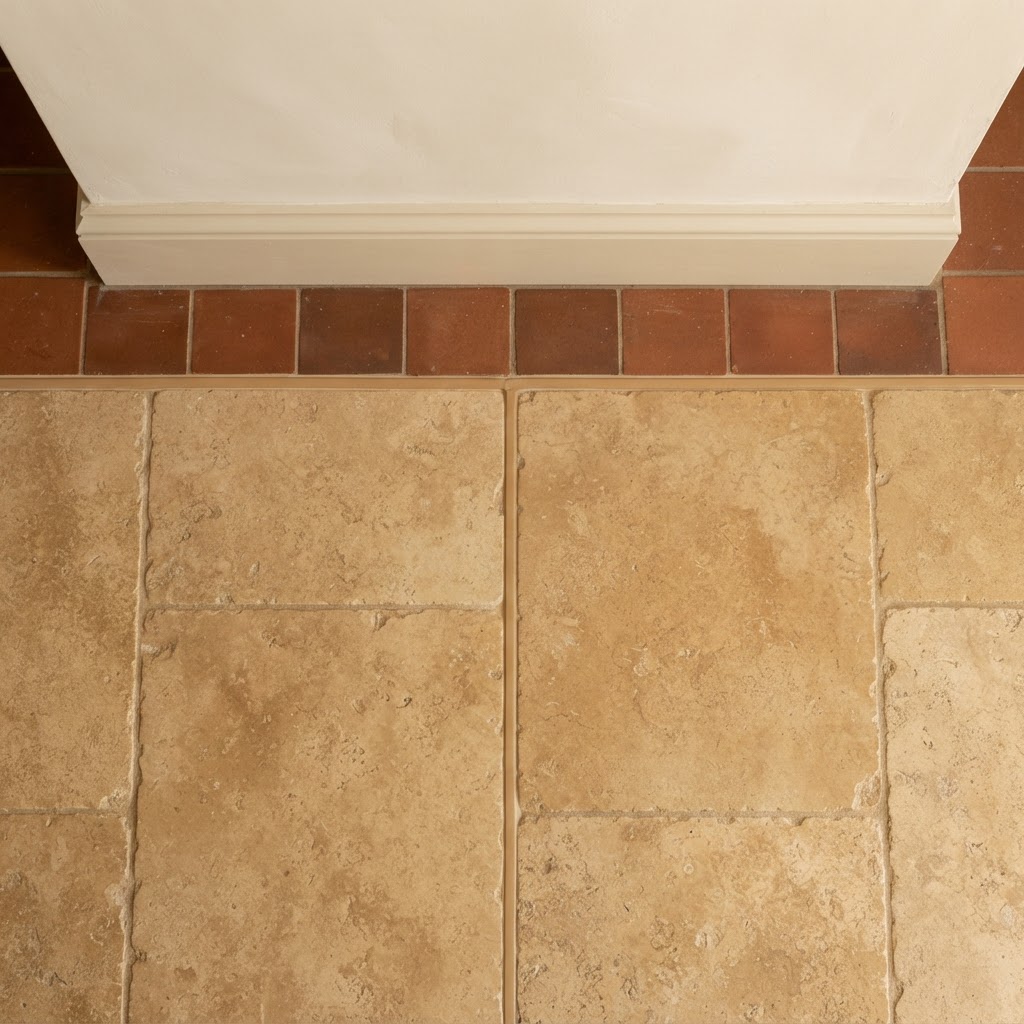

Eine vorhandene Estrichfuge muss im Oberbelag in der Regel übernommen werden. Das gilt besonders für starre Beläge wie Fliesen und Naturstein, aber auch für Parkett, wenn die Konstruktion und die Herstellerangaben es verlangen. Wird eine Fuge einfach mit Spachtelmasse, Klebstoff oder einem starren Belagsstück überbrückt, kann die Bewegung später in den Belag wandern. Sichtbare Schäden entstehen dann oft erst nach der Heizperiode oder nach einer Veränderung des Raumklimas.

Fugen sind keine Risse

Eine geplante Fuge ist ein kontrolliertes Detail. Ein Riss entsteht dagegen unkontrolliert und kann unterschiedliche Ursachen haben, zum Beispiel Schwinden, fehlende Bewehrung, zu frühe Belastung, lokale Spannungen oder eine unzureichende Trocknung. Vor jeder Verlegung werden Risse deshalb bewertet, dokumentiert und je nach Ursache fachgerecht bearbeitet. Einfaches Überspachteln ersetzt keine Ursachenanalyse.

Übergänge an Türen und zwischen Belagsflächen

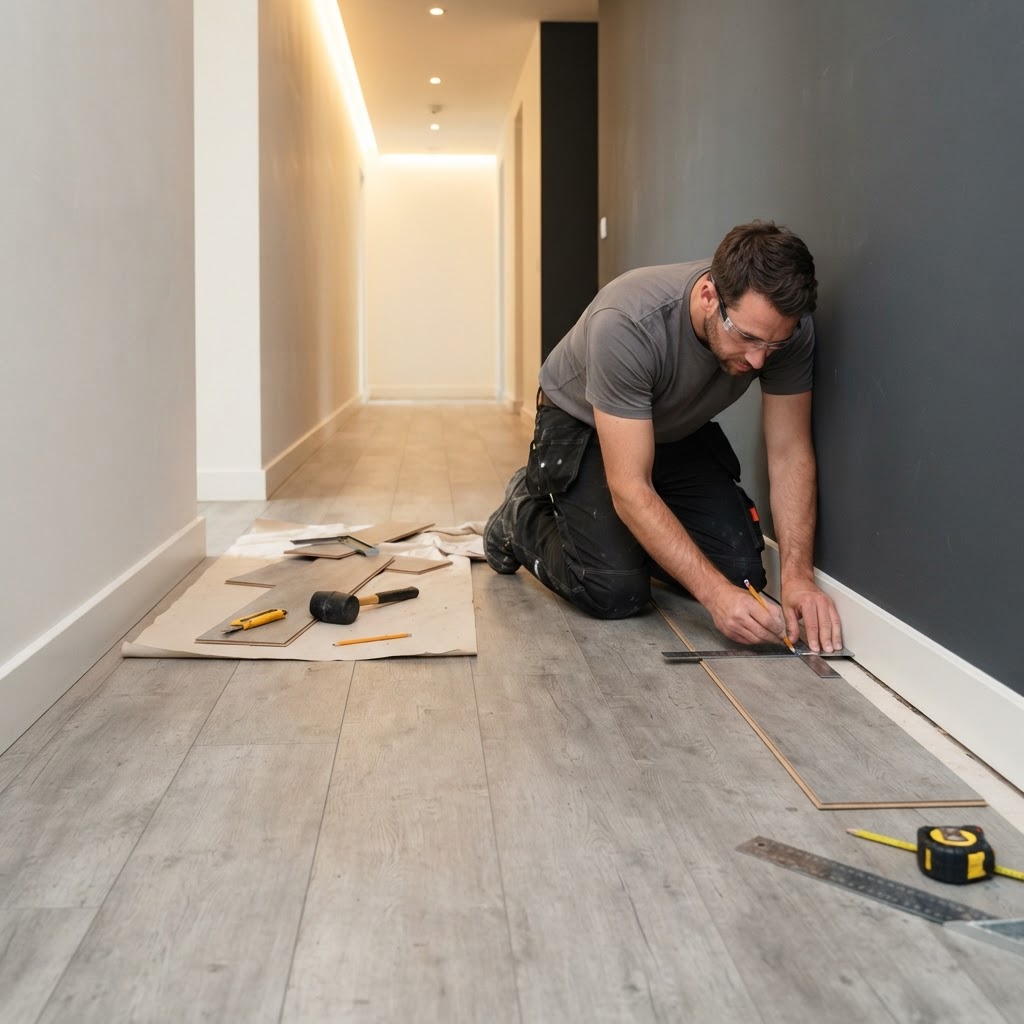

Türdurchgänge gehören zu den häufigsten Schwachstellen. Treffen zwei Räume, zwei Estrichfelder oder zwei unterschiedliche Beläge aufeinander, muss der Übergang konstruktiv geplant werden. Ein Übergangsprofil kann Bewegungen aufnehmen, ist aber nicht automatisch die richtige Lösung für jede Fuge. Bei durchlaufenden Oberflächen sind elastische Anschlussdetails, Bewegungsprofile oder eine bewusst gesetzte Trennlinie möglich. Auswahl und Dimensionierung hängen vom Belag, der Belastung und der erwarteten Bewegung ab.

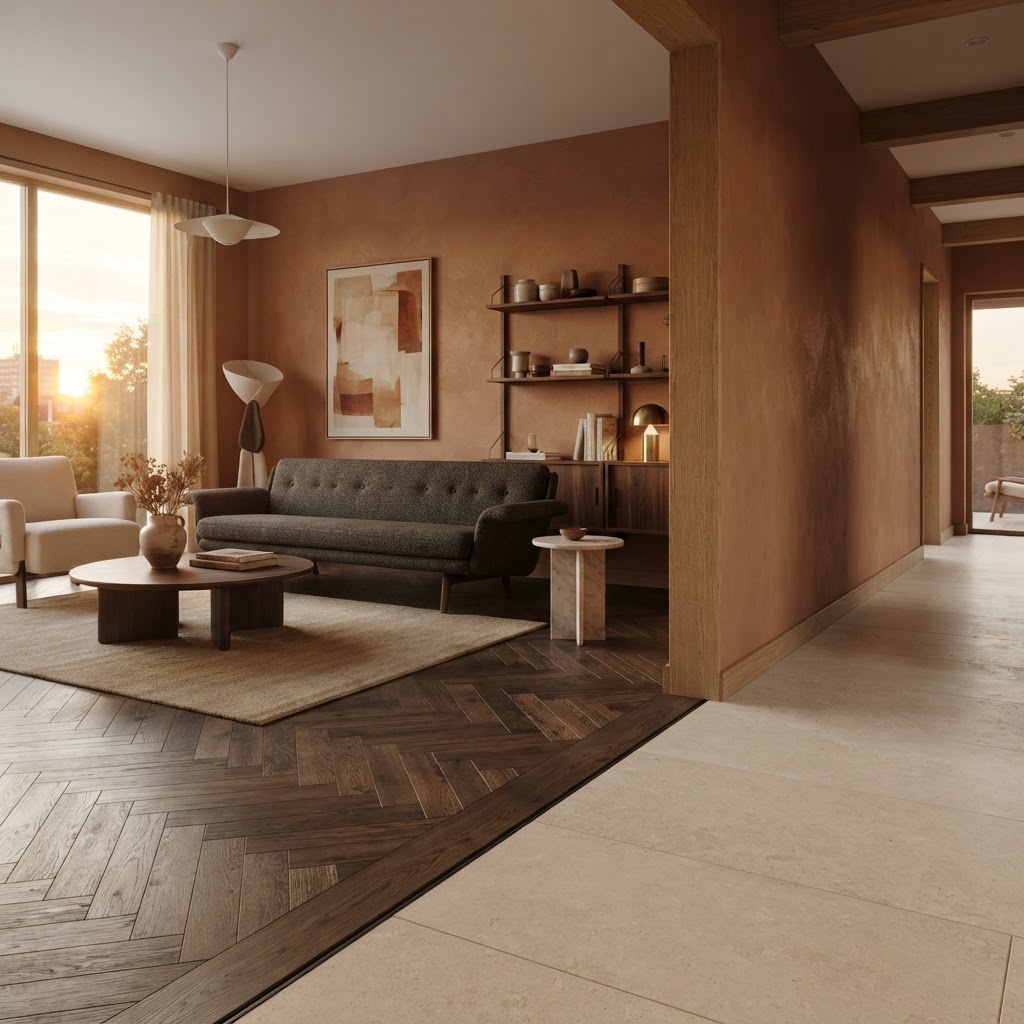

Bei der Kombination aus Parkett und Fliese sollte nicht nur die sichtbare Höhe, sondern auch das Bewegungsverhalten beider Materialien betrachtet werden. Holz nimmt Raumluftfeuchte auf und gibt sie wieder ab, während keramische Beläge und mineralische Untergründe anders reagieren. Ein sauberer Anschluss berücksichtigt deshalb Aufbauhöhe, Klebstoff, Fugenbreite, Profilgeometrie und die spätere Nutzung. Für Parkettarbeiten sind die anerkannten Regeln der Technik und insbesondere die einschlägigen Vorgaben der DIN 18356 zu beachten; für Bodenbelagsarbeiten ist DIN 18365 ein wichtiger Bezugspunkt.

Besonderheiten bei Fußbodenheizung

Bei einer Fußbodenheizung ist die Temperaturänderung Teil des normalen Betriebs. Der Bodenaufbau wird erwärmt und kühlt wieder ab. Deshalb müssen Heizkreise, Estrichfelder und Bewegungsfugen bereits in der Planung zusammenpassen. Die technischen Regeln für Flächenheizungen, darunter DIN EN 1264-4, sowie die Vorgaben des Estrich- und Belagsherstellers bilden die Grundlage. Vor der Verlegung ist außerdem das vorgeschriebene Funktions- und Belegreifheizen zu dokumentieren.

Die Restfeuchte wird abhängig von Estrichart und Belag geprüft. Für zementäre Estriche wird in der Praxis häufig die CM-Messung eingesetzt, bei beheizten Konstruktionen gelten dabei strengere Grenzwerte als bei unbeheizten Aufbauten. Der konkrete zulässige Wert richtet sich nach Estrichsystem, Belag und Herstellerfreigabe. Ein pauschaler Wert ohne Kenntnis des Aufbaus ist daher nicht fachgerecht. Auch eine passende Oberflächentemperatur während der Verlegung und in der ersten Nutzungsphase ist wichtig.

Welche Normen und Unterlagen helfen bei der Planung?

Je nach Aufbau sind verschiedene Regelwerke relevant. DIN 18560 behandelt Estriche im Bauwesen und liefert wichtige Grundlagen für Estrichkonstruktionen. DIN 18365 betrifft Bodenbelagarbeiten, DIN 18356 Parkett- und Holzpflasterarbeiten. Bei Fliesen- und Plattenarbeiten kommen zusätzlich die einschlägigen ATV und technischen Merkblätter hinzu. Für beheizte Fußbodenkonstruktionen sind die entsprechenden Heizungsnormen, Systemunterlagen und Prüfprotokolle einzubeziehen.

Normen ersetzen jedoch keine objektspezifische Planung. Zusätzlich geprüft werden sollten der Verlegeplan, die Produktdatenblätter, die Aufbauhöhe, die Raumtemperatur, das Raumklima, die Restfeuchte, die Ebenheit und die vorhandenen Anschlussdetails. Bei Sanierungen ist außerdem zu klären, ob alte Fugen, Setzungen oder unterschiedliche Untergründe vorhanden sind. Eine kurze Bestandsaufnahme verhindert häufig deutlich größere Nacharbeiten.

Prüfliste vor der Verlegung

• Untergrund: Ist der Estrich tragfähig, eben, trocken und frei von haftungsmindernden Stoffen?
• Fugenplan: Sind Rand-, Feld- und Bewegungsfugen dokumentiert und im Belagsplan berücksichtigt?
• Anschlüsse: Sind Wände, Stützen, Türzargen, Schächte und Einbauten frei von starren Mörtelbrücken?
• Heizung: Sind Heizkreise, Funktionsheizen und Belegreifheizen nachvollziehbar protokolliert?
• Material: Sind Belag, Klebstoff, Unterlage und Profile für den konkreten Aufbau freigegeben?
• Raumklima: Herrschen während der Verlegung die vom Hersteller geforderten Bedingungen?

Diese Prüfung gilt in Herford ebenso wie bei Projekten in Bünde, Löhne, Minden, Bad Oeynhausen und Hüllhorst. Gerade bei regionalen Sanierungen treffen häufig bestehende Estriche, neue Beläge und unterschiedliche Raumaufbauten aufeinander. Eine sorgfältige Planung macht die Fuge vom vermeintlichen Problem zum zuverlässigen Bestandteil des Systems.

Fazit: Bewegungsfugen sichtbar mitdenken

Eine Bewegungsfuge ist kein Zeichen für eine unvollständige Arbeit, sondern ein präzise geplantes Bauteildetail. Sie schützt den Bodenaufbau, führt Bewegungen kontrolliert und hilft, Schäden an Belägen und Anschlüssen zu vermeiden. Entscheidend sind eine vollständige Randfuge, sinnvoll angeordnete Felder, korrekt geplante Übergänge und die Einhaltung der technischen Vorgaben. Wer vor der Verlegung prüft und dokumentiert, schafft die Grundlage für einen dauerhaft sicheren Boden.

Daniel Hartwig

Fachexperte für Bodenverlegung bei Boden-Werk
